設計支援機器、金属加工機器及び表面処理機器

ページ番号1003252　 更新日 2024年4月1日

印刷大きな文字で印刷

D-1

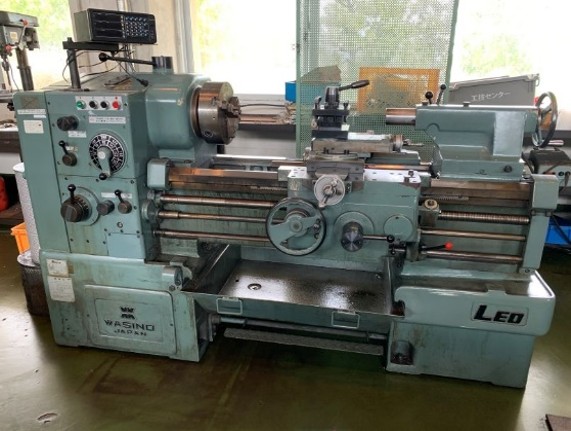

旋盤
使用料
790円
用途
金属等の旋削加工を行います。
メーカー・型番
ワシノ機械株式会社 LEO-80A
仕様
  • ベッド上の振り：490mm
  • センター間距離：800mm
  • 回転数：23～1,800rpm
D-2
立フライス盤
使用料
810円
用途
フェイスミルやエンドミルを用いて、平削り、側削り、薄削り等の加工を行います。
メーカー・型番
日立精機 2ML-V
仕様
  • テーブル移動距離：（左右）710×（前後）300×（上下）400mm
  • 送り量：（左右・前後）30～2,000（上下）7.5～500mm/min
  • 主軸回転数：33～2,000rpm
D-3
開先加工機
使用料
1,070円
用途
溶接試験片等の開先加工（角取り）を行います。
メーカー・型番
シンクス株式会社　VX-1500
仕様
  • 開先角度：20°～60°
  • 加工速度：100～750mm/min
D-4
NC旋盤
使用料
2,030円
用途
施削およびミーリング等の加工方法を複合的に制御し、複雑な形状の加工を行います。
メーカー・型番
ヤマザキマザック株式会社　QUICK TURN 250MSY
仕様
  • 最大加工径：φ380mm
  • 両主軸間の距離：541mm
  • 最大の振り：φ695mm
  • 主軸最大回転数：4,000rpm
  • ミル軸最大回転数：5,000rpm
  • 刃物台VIDの方式：工具12本
D-5
NCフライス盤
使用料
2,110円
用途
プログラミングにより、金属材料の曲面加工やねじ穴加工を行います。
メーカー・型番
牧野フライス製作所　AEV4A-85
仕様
  • 移動量：850×500×400mm
  • 回転速度：15～4,000rpm
D-6
マシニングセンター
使用料
3,940円
用途
フェイスミルやエンドミルを用いて金属及び非金属の3次元加工を行います。
メーカー・型番
KAO MING MACHINERY INDUSTRY CO.,LTD　KM-2000SV-H
仕様
  • テーブル移動距離：1,630×1,350mm
  • ヘッド移動距離：775mm
  • 主軸回転数：～6,000rpm
  • テーブル最大積載重量：6,000kg
D-7
レーザー加工機
使用料
3,000円
用途
コラム移動と光軸移動を組合わせることにより、比較的薄い金属板の2次元形状を高速・高精度で加工します。
メーカー・型番
三菱電機株式会社　ML1212HDⅡ-3016D
仕様
  • テーブル寸法：1,200×1,200mm
  • 切断板厚 軟鋼：～12mm
  • ステンレス：～9mm
  • アルミ：～4mm
D-8
ワイヤーカット放電加工機
使用料
2,340円
用途
ワイヤーと加工物の間の放電を利用して、2.5次元微細加工を行います。
メーカー・型番
株式会社ソディック　AQ537L
仕様
  • ストローク：570×370×350mm
  • 加工速度：360mm2/min(φ0.25mmワイヤー使用時)
D-9
高速細穴放電加工機
使用料
340円
用途
ワイヤーカット放電加工機で金属材料を精密加工する際に、ワイヤを通すのに必要なスタートホールを加工します。
メーカー・型番
株式会社日本放電技術　JEM-25A
仕様
  • ストローク：300×200×370mm
  • 使用電極径：φ0.3～3.0mm
D-10
大型精密平面研削盤
使用料
1,680円
用途
大型部品の平面仕上げ加工
メーカー・型番
株式会社岡本工作機械製作所　PSG-106CA1
仕様
  • 加工容量：1000×600×497 mm　※電磁チャック取付時
  • 最大積載質量：1500kg
  • 最小切込量：0.0001mm
  • 砥石寸法：φ400×50
D-11
被覆アーク溶接機
使用料
560円
用途
金属の溶接を行います。
メーカー・型番
三菱電気株式会社　MA300-E
仕様
300A
D-12
炭酸ガスアーク溶接機
使用料
710円
用途
金属の溶接を行います。
メーカー・型番
  • 株式会社ダイヘン　INVERTER AUTO 350
  • 株式会社ダイヘン　DYNA AUTO Xs 350 MARKⅡ
  • パナソニック　PANA STAR RFⅡ 350
  • パナソニック　PANA STAR RF 350
仕様
300A
D-13
TIG溶接機
使用料
350円
用途
ステンレスやアルミなどの非鉄金属の溶接に用います。
メーカー・型番
株式会社ダイヘン　INVERTER ELECON 300
仕様
300A
D-14
ブラストマシン
使用料
210円
用途
砂や鉄粉を高速で吹き付けることにより、試料表面をブラスト処理します。
メーカー・型番
厚地鉄工株式会社　BA-2型
仕様
  • ブラストノズル径：φ3mm
  • 作業室：890×800×570mm
  • 使用研磨材：溶融アルミナ、スチールグリッド（C#60～220）
D-15
プレス機
使用料
910円
用途
曲げ加工やパンチ加工、絞り加工を行います。
メーカー・型番
株式会社アマダ　SPH-60C
仕様
  • 最大加圧：60ton
  • 曲げ長さ：835mm
  • 最大ストローク：150mm
D-16
熱処理装置
使用料
3,870円
用途
焼き入れや浸炭などの金属材料の硬化処理が行えます。
メーカー・型番
株式会社サーマル　SAD530
仕様
  • 有効寸法：φ350×220mm
  • 処理量：60kg
D-17
研磨装置
使用料
310円
用途
研磨円盤を用いて金属等の表面を研磨します。
メーカー・型番
PRESI　MINITECH 250 DP1
仕様
  • 研磨盤径：φ250 mm
  • 回転速度：20～700 rpm
D-18

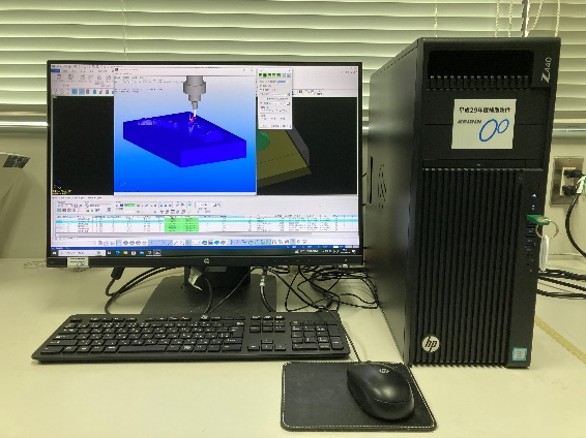

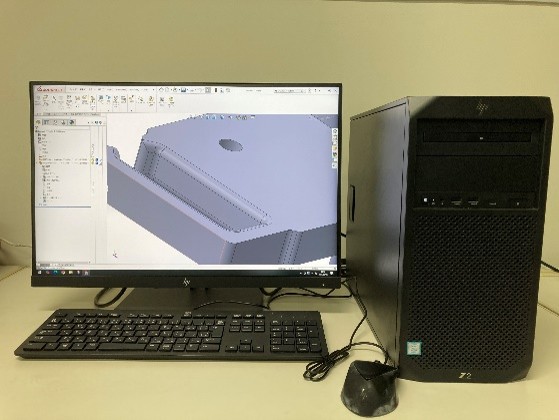

CAD/CAMシステム
使用料
380円
用途
ソリッドベースのモデリング機能を使用することで、製品開発の設計・解析・製造などの各工程でデータを一元管理することができます。
メーカー・型番
電通国際情報サービス株式会社
仕様
I-DEAS MasterSeries
D-19

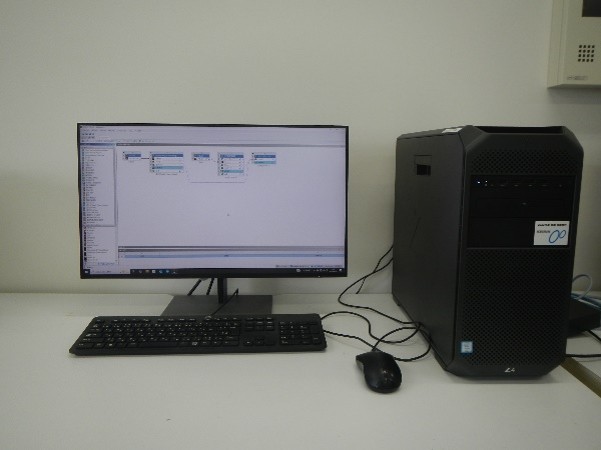

流体解析用CAD/CAEシステム
使用料
2,580円
用途
ポンプなどの流体機械に関する流れだけでなく、樹脂やガラスの成形を行う金型内の流れ、化学反応を伴う焼却炉内の流れなど、幅広い熱流体問題を解析し、各種装置の設計支援を行います。
メーカー・型番
フルエントアジアパシフィック株式会社
仕様
FLUENT Ver6.0

機器使用申請書電子ファイル

機器使用の申請には下記ファイルをご利用下さい
詳しい記入方法等については、工業技術センターまでお問い合わせ下さい。

PDFファイルをご覧いただくには、「Adobe（R） Reader（R）」が必要です。お持ちでない方はアドビシステムズ社のサイト（新しいウィンドウ）からダウンロード（無料）してください。
